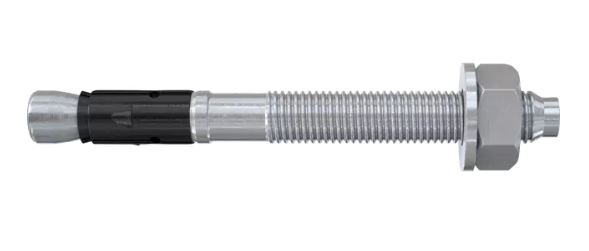

„Fischer 564575“ kiaurinis inkaras FAZ II Plus 8/30 EV, galvanizuotas plienas
Inkarinis varžtas, skirtas reikliausiems betono reikalavimams. Tvirtas ir lankstus. „Fischer“ kiaurinis inkaras FAZ II yra plieninis inkaras, skirtas aukščiausiems reikalavimams. Šiuo inkaru sunkios apkrovos tvirtinamos įtrūkusiame betone. Dėl paprasto montavimo FAZ II galima naudoti ypač lanksčiai. Patikrintas išsiplėtimo spaustukas ypač patikimai nukreipia apkrovas į betoną ir užtikrina didžiausią laikomąją galią. Naudojant cinkuoto plieno versiją, kroviniai tvirtinami patalpose. Plieninis inkaras, pavyzdžiui, idealiai tinka turėklams, kabelių loveliams ir konsolėms tvirtinti.
Privalumai
- Greitas ir paprastas montavimas negręžiant skylių valymo (M8–M24).
- Su naujuoju ETA sertifikatu tempiamasis stipris žymiai padidėjo. Tai sumažina tvirtinimo taškų skaičių ir atitinkamai reikalingų inkarų skaičių.
- Greitas FAZ II Plus surinkimas siūlo efektyvų tvirtinimo sprendimą dinaminiams pritaikymams (M16-24) ir yra iš karto apkraunamas.
- Nepriklausomas išorinis vertinimas garantuoja iki 120 metų tarnavimo laiką. Taigi, „FAZ II Plus“ tarnauja visą gyvenimą, todėl puikiai tinka dideliems statybos projektams, kuriems reikalingas ilgas tarnavimo laikas (M10–M16).
- Kintamas inkaravimo gylis leidžia tiksliai reguliuoti apkrovą milimetro tikslumu.
Charakterio savybės
- Daugybė sertifikatų įvairiems pagrindams (betonas nuo C12/15 iki C80/90, pluoštu armuotas betonas, pilnavidurės silikatinės plytos) labai plačiam pritaikymo spektrui.
- Naujasis ETA patvirtina „FAZ II Plus“ naudojimą dinaminėms apkrovoms, kai skersmuo M16–M24.
- ETA sertifikatas kartu su kitomis bandymų ataskaitomis (RWS, ZTV ir ETK) garantuoja dideles apkrovas gaisro atveju.
- „FAZ II Plus“ sugeria dideles seismines apkrovas, kurių eksploatacinių savybių kategorijos yra C1 ir C2, kai skersmuo M10–M24. FFD užpildo žiedo naudojimas yra neprivalomas.
- Pirmasis M6 segmentinis inkaras su ETA 1 parinkties sertifikatu garantuoja saugų tvirtinimą.
Paskirties sritys
- Plieninės konstrukcijos, apsauginiai turėklai, konsolės, tuneliai, keltuvai, kėlimo platformos, konvejerių juostos, siurbliai, kopėčios, kabelių loveliai, mašinos, laiptai, fasadai, medinės konstrukcijos
Statybinės medžiagos
- Sertifikuota: sutrūkinėjusiam ir nesutrūkinėjusiam betonui nuo C20/25 iki C50/60
- Patvirtinta: betonui C12/15 (nepriklausoma išorinio bandymo ataskaita), betonui C80/95 (nepriklausoma išorinio bandymo ataskaita), pluoštu armuotam betonui (nepriklausoma išorinio bandymo ataskaita) ir silikatinėms plytoms (nepriklausoma išorinio bandymo ataskaita).
Sertifikavimas
- ETA-19/0520, DoP Nr. 0334, ESR-2948
Montavimas
- FAZ II Plus tinka tiek kiauryminiam, tiek užpakaliniam montavimui, o dėl ilgo sriegio idealiai tinka montuoti iš abiejų pusių.
- Taikant priveržimo sukimo momentą, kūgis įtraukiamas į išsiplėtimo spaustuką, todėl jis tvirtai įsitvirtina gręžinio sienelėje.
- Pagal sertifikatą, inkaras yra tinkamai sumontuotas, kai pasiekiamas iš anksto nustatytas priveržimo momentas.
- Nuosekliojo montavimo atveju rekomenduojame naudoti FABS arba FA-ST II montavimo įrankius.
- Esant seisminėms apkrovoms, žiedinį tarpą tarp inkaro ir tvirtinimo dalies galima užpildyti injekciniu skiediniu, naudojant FFD užpildymo žiedą.
- Esant dinaminėms apkrovoms, reikia naudoti papildomą „Dynamic set“, kuris po montavimo užpildomas injekciniu skiediniu FIS V Plus, FIS EM Plus, FIS HB arba FIS. SB.
Techniniai duomenys
- ICC patvirtinimas
- Seisminis patvirtinimas C1
- Gręžinio skersmuo d0 8 [mm]
- Min. gręžinio gylis montuojant kiaurymėje h2 85 [mm]
- Kištuko ilgis l 95 [mm]
- Maks. naudingas ilgis hef,stand/hef,red tfix 30/40 [mm]
- Sriegio Ø x ilgis M 8 x 58 [mm]
- Veržliarakčio dydis SW 13 [mm]
Standartiškai pridedama
- 50 vnt.
